Exercícios de aula_ 02 e 15 de fevereiro



Primeiro Exercício de Modelação e Visualização em Arquitetura

AULAS 02 E 15 DE FEVEREIRO

No âmbito da disciplina de Modelação, foi realizada a construção de 5 poliedros regulares (sólidos platónicos), em formato 3D utilizando o programa AutoCad.

O processo de trabalho consolida a aprendizagem trabalhada em aula, na qual são explorados diversos comandos como: COPY, ARRAY POLAR, 3D ROTATE, entre outros...

Nesta página são expostas várias fases do processo, assim como o resultado final do mesmo.

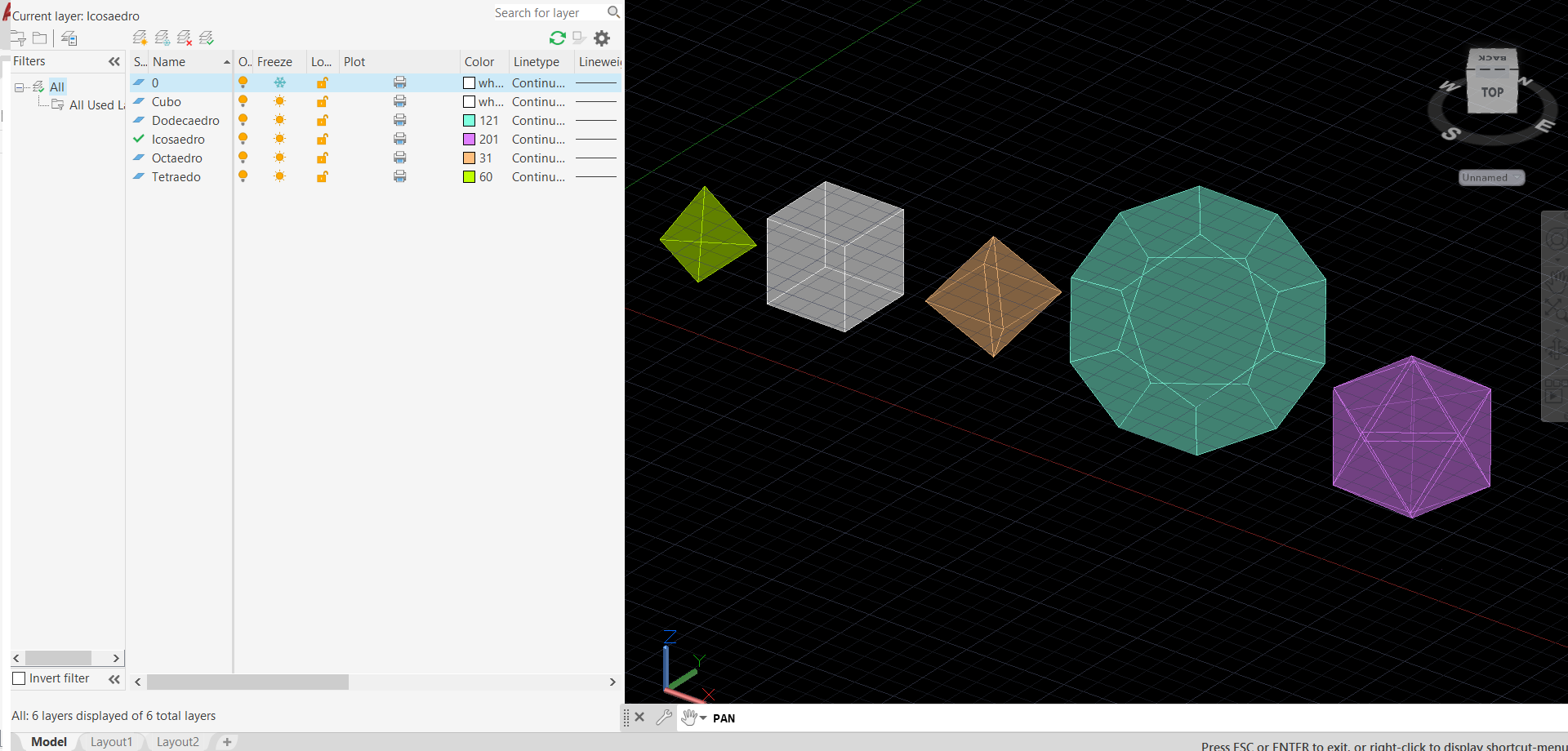

      Imagem 1_Captura de ecrã: criação de 5  poliedros juntamente com as respetivas layers

Imagem 2_Captura de ecrã: processo de construção, exploração de vários comandos

Imagens 3_Captura de ecrã: Exploração de  vistas: frontal, em planta e perspetiva

                                   Imagens 4_Captura de ecrã:  Sólidos platónicos  em 3D orbit com transparência

                                                 Imagens 5_Captura de ecrã: Conclusão do exercício

SEGUNDA PARTE
